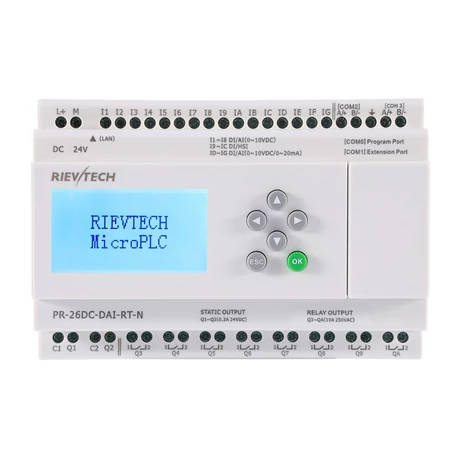

Rievtech PR-26DC-DAI-RT-N Ethernet PLC webszerverrel és beépített MQTT-vel

Rievtech PR-26DC-DAI-RT-N Ethernet PLC webszerverrel és beépített MQTT-vel

Ár:
156.880 Ft (123.527 Ft + ÁFA)

Tápfeszültség: DC24V
Webszerver: Igen
Bővíthető: Igen (16 db PR-E)
LCD: Igen
MQTT: Igen (beépített)
PWM: Igen (Q1-Q2 10KHz)
Bemenet: 16 db (ebből 8 db analóg 0-10V és 4 db 0-10V/0-20mA)
Kimenet: 10 db (ebből 2 db tranzisztor PNP és 8 db relé)

Cikkszám: 090
Gyártó: Rievtech
Szállítási díj: 1.240 Ft
Elérhetőség: Raktáron
Ajánlataink a termék mellé:
Rievtech USB Programozó kábel PLC-hez Rievtech USB Programozó kábel PLC-hez
16.212 Ft (12.766 Ft + ÁFA)
Rievtech RPS-60-S24 Tápegység DC24V Rievtech RPS-60-S24 Tápegység DC 24V 2,5A
18.133 Ft (14.278 Ft + ÁFA)
Rievtech RPS-60-24 Tápegység DC 24V 2,5A Rievtech RPS-60-24 Tápegység DC 24V 2,5A
17.102 Ft (13.466 Ft + ÁFA)
Menny.:db

Leírás

  • Beépített RS485 Port
  • Beépített SD kártyahely
  • Szubrutinos fedő blokkok
  • Akár 16 bővítő modul

BEÉPÍTETT WEB SZERVER


A távoli felhasználó könnyedén kontrollálhatja és irányíthatja a műveleteket egy internetes böngészőn keresztül. Az ipari folyamatirányítók és a széleskörű hálózati applikációk gyors fejlődésével, immáron szükségessé vált a vezérlő egység adatainak magas színvonalú pontossága és megbízhatósága. Ez a beágyazott webszerver maximálisa megfelel azoknak a szigorú követelményeknek, mint a vezérlőegység adatainak megszerzése, vagy olyan tényezők, mint például a funkció, a megbízhatóság, a költség, méret, fogyasztás, valamint a távoli hozzáférés. Az új távoli plc-t egy beágyazott webszerver működteti, mely képes fogadni a jeleket és így képes távolról irányítani az eszközöket. A beágyazott webkiszolgáló módot az adatok online ügyféllel történő megosztására használják. Ez a rendszer helyettesítheti a PLC SCADA rendszert.



MQTT PROTOKOLL TÁMOGATÁS


Az új távoli plc képes összegyűjteni az adatokat és elküldeni azt bármely adott felhőszolgáltatáshoz MQTT használatával. Az MQTT egy könnyű, alközponti üzenetküldő protokoll, amelyet tipikusan egy felhőhöz csatlakoztatnak. Nincs szükség közbenső átjáró eszközökre!

Power supply:

Nominal voltage

DC 24V

Operating limits

DC 20.4-28.8V

Immunity from micro power cuts

Typ.5 ms

Max. Startup current

Max. 0.3A

Max. absorbed power

10W

Protection against polarity inversions

Yes

Input parameters:

Input No

16 ( I1-IG)

Digital input

16 ( I1-IG)

Analogue input

8 ( I1-I8)(0..10V DC) +4(ID-IG)(0...20mA OR 0..10V DC)

Digital input and analog inputs (0...10V)10bits( I1-I8 )

Inputs used as digital inputs( I1-I8 )

Input voltage

DC0-28.8V

Input signal0

< 5V DC;<0.08mA

Input signal1

> 8 V DC;>0.12mA

Input current

0.16mA @ 10.8V dc

0.18mA @ 12.0 V dc

0.34mA @ 24 V dc

0.41mA @ 28.8 V dc

Response time

0 to 1 :Typ. 10.5 ms ;1 to 0 :Typ. 1.5 ms

Maximum counting frequency

Typ.:4 HZ

Sensor type

Contact or 3-wire PNP

Input type

Resistive

Isolation between power supply and inputs

None

Isolation between inputs

None

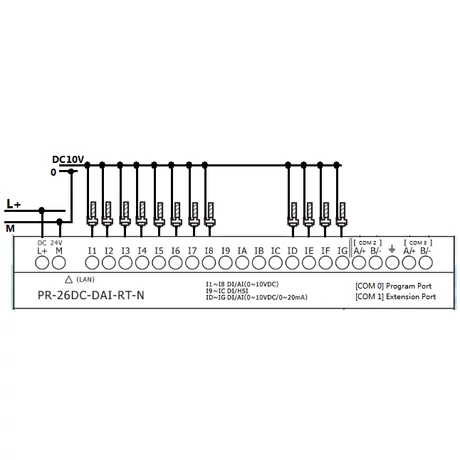

Inputs used as analog inputs(0..10V)( I1-I8 )

Measurement range

DC 0---10V

Input impedance

Min, 24KΩ; Max. 72KΩ

Input voltage

28.8 V DC max

Resolution

10bit ,0.01V

Accuracy at 25 °C

± (Max.0.02)V

Accuracy at 55 °C

± (Max.0.04)V

Isolation between analog channel and power supply

None

Cable length

10 m max. shielded and twisted

Digital and high speed inputs(I9--IC)

Digital inputs( I9-IC )

Input voltage

DC0-28.8V

Input signal0

< 5V DC; <1mA

Input signal1

> 8 V DC;>1.6mA

Input current

2.1mA @ 10.8V dc

2.3mA @ 12.0 V dc

4.6 mA @ 24 V dc

5.5 mA @ 28.8 V dc

Response time

0 to 1 :<1 ms ;1 to 0 :<1 ms

High speed inputs( I9-IC )

Maximum counting frequency

60kHZ(I9--IC)

Digital and analog(0--10V)&analog(0...20mA)(ID-IG)

Inputs used as digital inputs( ID-IG )

Input voltage

DC0-28.8V

Input signal0

< 5V DC;<0.08mA

Input signal1

> 8 V DC;>0.12mA

Input current

0.16mA @ 10.8V dc

0.18mA @ 12.0 V dc

0.34mA @ 24 V dc

0.41mA @ 28.8 V dc

Response time

0 to 1 :Typ. 10.5 ms ;1 to 0 :Typ. 1.5 ms

Maximum counting frequency

Typ.:4 HZ

Sensor type

Contact or 3-wire PNP

Input type

Resistive

Isolation between power supply and inputs

None

Isolation between inputs

None

Inputs used as analog inputs(0..10V)( ID-IG )

Measurement range

DC 0---10V

Input impedance

Min, 24KΩ; Max. 72KΩ

Input voltage

28.8 V DC max

Resolution

10bit ,0.01V

Accuracy at 25 °C

± (Max.0.02)V

Accuracy at 55 °C

± (Max.0.04)V

Isolation between analog channel and power supply

None

Cable length

10 m max. shielded and twisted

Input signal0

< 5V DC;<0.08mA

Input signal1

> 8 V DC;>0.12mA

Input current

0.16mA @ 10.8V dc

0.18mA @ 12.0 V dc

0.34mA @ 24 V dc

0.41mA @ 28.8 V dc

Response time

0 to 1 :Typ. 10.5 ms ;1 to 0 :Typ. 1.5 ms

Sensor type

Contact or 3-wire PNP

Input type

Resistive

Isolation between power supply and inputs

None

Isolation between inputs

None

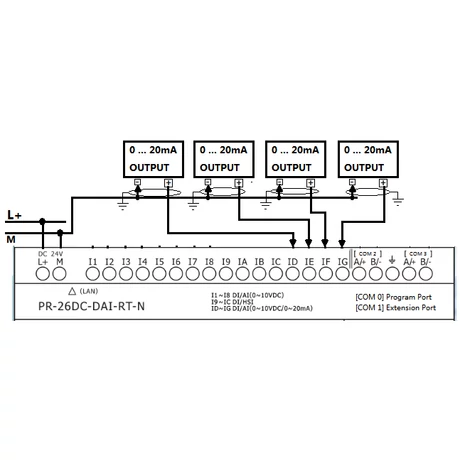

Inputs used as analog inputs(0..20mA)( ID-IG )

Analogue signal

0/4….20mA current

Input impedance

260Ω

Resolution

0.02mA

Accuracy at 25 °C

0.05mA

Cycle time for analog value generation

Typ. 50 ms

Protection against polarity inversions

yes

Overvoltage protection

Yes, if the input voltage is >6.5V, this one is automatically switched on 0--10V configuration

Isolation between power supply and inputs

No

Cable length

<=30M with shielded twisted cable(sensor not isolated)





Output

Digital/Transistor output(PNP) - Q1,Q2

Breaking voltage

DC 5--30V

Nominal voltage

≤ Supply voltage

Nominal current

Max. 0.3 A per channel

Max. breaking current

0.65 A

Voltage drop

< 2 V   for I = 0.3 A (at state 1)

Response time

Make ≤ 1 ms

Release ≤ 1 ms

Frequency (Hz)

resistive load : 10 Hz

inductive load : 0.5 Hz

Built-in protections

Against overloads and short-circuits: No

Against overvoltages (*): No

Galvanic isolation

None

PWM frequency

10K HZ

PWM cyclic ratio

0  to 100 %

PWM accuracy at 120Hz

< 0.5 % (20 % ➞ 80 %) load at 10 mA

Max. Breaking current PWM

50 mA

Max. cable length PWM

20m

5A Relay 4 outputs from Q3 to Q6

Max. breaking voltage

CE:AC 250 V/DC 30 V 5A

UL:AC 250 V/DC 30 V 3A

Electrical durability Expectancy

105 Operations at Rated Resistive Load

Mechanical life

107 Operations at No Load condition

Response time

Operate Time: 15 mSec. Max.

Release Time: 10 mSec. Max.

Built-in protections

Against short-circuits: None

Against overvoltages and overloads: None

10A Relay 4 outputs from Q7 to QA

Max. breaking voltage

CE:AC 250 V/DC 30 V 10A

UL:AC 250 V/DC 28 V 5A

Max. Allowable Power Force

1250VA

Electrical durability Expectancy

105 Operations at Rated Resistive Load

Mechanical life

107 Operations at No Load condition

Response time

Operate Time: 15 mSec. Max.

Release Time: 10 mSec. Max.

Built-in protections

Against short-circuits: None

Against overvoltages and overloads: None

Communication ports parameters:

COM0_TTL port

Can be used as program port with PR-RS232&PR-USB;

Also can be convert to RS232 port with PR-RS232

Can be convert to RS485 port with PRO-RS485

Note:Need move away the expand cover to use it

Can be used as modbus master or slave

Built-in RS485 COM2

1 built-in RS485 port (Terminal A+,B-)

Can be used as modbus master or slave

Built-in RS485 COM3

1 built-in RS485 port (Terminal A+,B-)

Can be used as modbus master or slave

Ext RS485 COM1

Need use with PR-E-RS485 module

Can be used as modbus master or slave

Ethernet port:

Built-In(10M/100M),

1.Can be used as program or communication

2.Can be used as modbus master or slave

Monitoring webserver page

Yes

Xlogic<--->Xlogic(by Ethernet)

1 xlogic works as tcp server can connect with 8 tcp client   xlogics or other tcp devices.

Xlogic<--->Ethernet/Internet:

1 xlogic works as TCP clients can connect with 8 different tcp servers separately in maximum





Other parameter

Weight

Approx.400g
